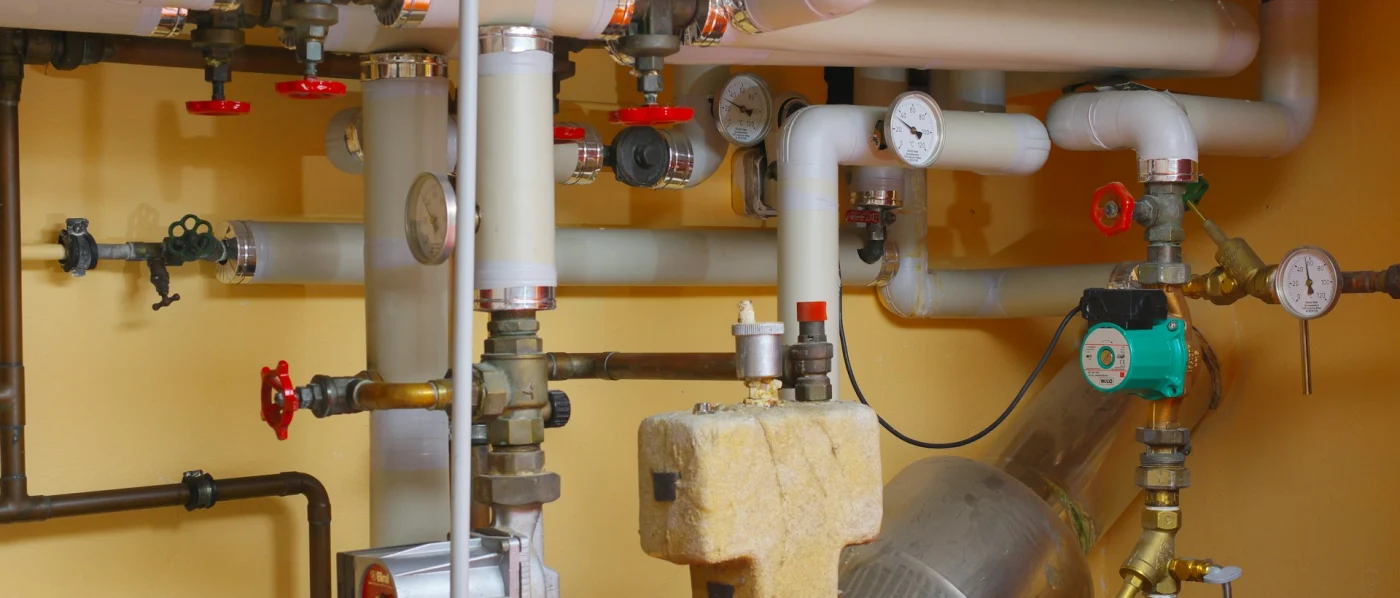

Обвязка котла: группа безопасности, расширительный бак, насос

Обвязка — это то, что превращает котёл в отопительную систему. Ошибка здесь опаснее ошибки в выборе самого котла.

Группа безопасности

Предохранительный клапан, автоматический воздухоотводчик и манометр — минимальный узел, который защищает контур от превышения давления и от завоздушивания. Клапан сбрасывает давление, если оно вышло за допустимое; воздухоотводчик убирает воздух, мешающий циркуляции; манометр даёт возможность вообще заметить проблему. Между котлом и группой безопасности не ставят запорную арматуру: перекрытый кран отключает защиту.

Расширительный бак

Вода при нагреве расширяется, и этот объём должен куда-то деваться. Мембранный бак принимает его на себя; в нём есть предварительное давление воздуха, которое проверяют при обслуживании. Слишком маленький бак означает регулярный сброс через предохранительный клапан и постоянную подпитку системы свежей водой — а вместе с ней и новые соли, которые оседают в теплообменнике.

Насос и порядок элементов

Циркуляционный насос обеспечивает движение теплоносителя. Его ставят так, чтобы обеспечить нормальный подпор на всасывании, а не «где нашлось место», и обязательно с отсекающими кранами — чтобы заменить насос без слива всей системы. Фильтр-грязевик ставят перед насосом и перед котлом: он ловит окалину и шлам, которые иначе доедут до теплообменника.

1. Котёл и сразу за ним группа безопасности без кранов между ними.
2. Гидравлическая развязка или коллектор, если контуров несколько.
3. Фильтр-грязевик перед насосом.
4. Циркуляционный насос с отсечными кранами.
5. Расширительный бак на обратной линии.
6. Узлы смешения на низкотемпературные контуры.
